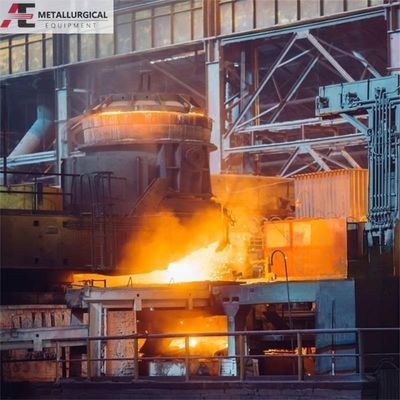

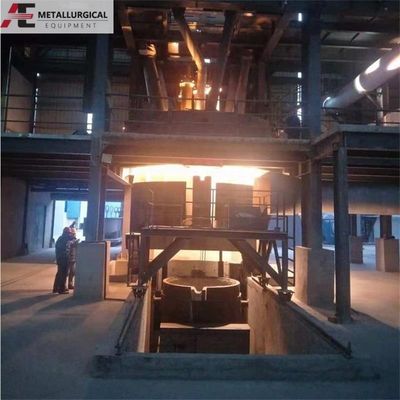

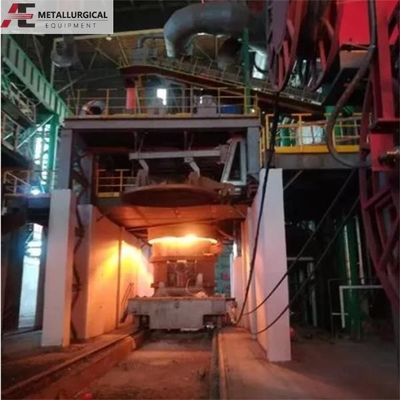

Demir alaşımları rafine fırınları
Ana kullanım alanları: Çeşitli ferro alaşımlarını ve metal olmayan malzemeleri rafine etmek ve ferro alaşımlarındaki ana metallerin içeriğini iyileştirmek için kullanılır.Ferro alaşım daldırılmış yay fırınınun daha sonraki ürün rafine için önemli bir ekipman.
Ekipman özellikleri: Ferro alaşım elektriklik ark rafine fırını birçok yapısal formlara sahiptir ve ana yapısı elektriklik ark fırınınkine benzer.,Fırın gövdesinin salınması ve karıştırılması, demir damlatma tankında demir damlatması ve fırın tepesinde şarj edilmesi.
Ekipman bileşimi: fırın kapağı, fırın gövdesi, eğim mekanizması, elektrot kaldırma mekanizması, su soğutma kablosu, kısa ağ, su soğutma sistemi, hidrolik sistem, yüksek gerilim sistemi,Transformör, voltaj elektrik kontrol ve otomasyon sistemi vb.
Bu tür demir alaşım elektrik fırını, yüksek titanyum slag, ferronikel, ferrokrom, düşük ve orta karbonlu demir alaşımları, volfram slag, ferromangan,Ferrosilikon, vb.
Ekipman özellikleri:
Elektrikli fırın sabit fırın gövdesi, eğimli fırın gövdesi veya dönen fırın gövdesi kullanabilir.
Farklı erime kalitesine göre, su duvarı asılı slag kullanılabilir;
Güç kaynağı için iletken çapraz kol veya elektrot tutucusu kullanın.
Elektrikli kontrol için PLC otomatik kontrol teknolojisi kabul edilebilir.
Fırın üstü şarjı, PLC otomatik kontrolü, tartma sensörü ve yüksek parti doğruluğu benimseyebilir;
İkincil otobüs, akım sisteminin impedansını etkili bir şekilde azaltabilen su soğutmalı bakır borusunu ve büyük bölümlü su soğutmalı kabloyu benimser.
|
Teknik parametreler/Modeller |
1000KVA |
1800KVA |
2200KVA |
3200KVA |
4000KVA |
6300KVA |
8000KVA |
|
Çakmak çapı ((mm) |
2750 |
3200 |
3400 |
3700 |
4200 |
4700 |
5300 |
|
Transformörün nominal kapasitesi(KVA) |
1000 |
1800 |
2200 |
3200 |
4000 |
6300 |
8000 |
|
Transfoemer ilk voltajı ((KV) |
10/35 |
10/35 |
10/35 |
10/35 |
10/35 |
10/35 |
10/35 |
|
Transformörün ikincil voltajı ((V) |
180-75 |
210-95 |
220-109 |
240-121 |
260-139 |
310-151 |
340-175 |
|
Grafit elektrot çapı ((mm) |
200 |
250 |
300 |
350 |
400 |
400 |
450 |
|
Çakma açısı/çakma açısı |
45° |
||||||
|
Soğutma suyu tüketimi ((m3/saat) |
60 |
100 |
150 |
250 |
3000 |
300 |
350 |
